Konstruktionen af ​​BLDC-motoren

En børsteløs DC-motor, også kendt som en elektronisk kommuteret motor eller synkron DC-motor, er en slags synkronmotor, der bruger en jævnstrøm (DC) strømforsyning. Den konverterer DC-energi til mekanisk energi og kombinerer fordelene ved DC-motorer og AC-motorer. Sammenlignet med den traditionelle børste DC-motor har den fordelene ved en enkel struktur, lang levetid og høj effektivitet. I denne blog vil vi se nærmere på konstruktionen afBLDC motor.

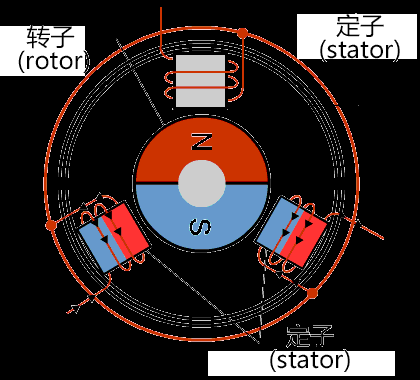

1. Stator

Statoren af ​​en BLDC-motor er en af ​​nøglekomponenterne i en BLDC-motor og er ansvarlig for at generere det magnetiske felt til at drive motoren. Statoren består typisk af et sæt præcisionsarrangerede spoler, der exciteres af en elektrisk strøm for at frembringe et roterende magnetfelt. Dette magnetfelt er den centrale kraft, der driver motorens rotation, ligesom jordens magnetfelt interagerer med jordens rotation. Vi fokuserer på høj effektivitet og lavt energiforbrug i designet af vores statorer og bruger holdbare materialer for at sikre vores motorers langsigtede pålidelighed. Gennem excitation af elektrisk strøm interagerer statorens magnetfelt med rotoren og realiserer omdannelsen af ​​energi, der driver motoren.

2. Rotor

I en BLDC-motor er rotoren den roterende del af motoren og er ansvarlig for at omdanne elektrisk energi til mekanisk bevægelse. I modsætning til konventionelle DC-motorer indeholder rotoren på en børsteløs motor ikke DC-børster, som er designet til at reducere friktion og energitab. Typisk består rotoren af ​​kraftige permanente magneter, der driver motorens udgangsaksel ved at interagere med det roterende magnetfelt, der genereres af statoren. Dette design øger ikke kun motorens effektivitet, men forbedrer også responstiden, hvilket gør det muligt for motoren at udmærke sig i en række forskellige applikationer. Rotordesignet og materialevalget bestemmer direkte motorens kraft og dynamiske ydeevne.

3. Hall Sensor

Børsteløse DC-motorerer ofte udstyret med Hall-sensorer, som er intelligente enheder, der bruges til at overvåge rotorens position og hastighed. Hall-sensorer er i stand til at registrere ændringer i magnetfeltet i realtid og lokalisere rotorens position. Denne information føres tilbage til motorstyringssystemet, så det kan justere strømmen i realtid for mere præcis bevægelseskontrol. Dette intelligente overvågningssystem forbedrer motorens ydeevne og stabilitet og sikrer overlegen ydeevne under alle driftsforhold. Brugen af ​​Hall-sensorer muliggør smartere og mere præcis styring af motorer til en lang række industrielle og kommercielle applikationer.
